Необходимая для Пеноплекса толщина вычисляется либо на этапе проектирования коттеджа, либо при изготовлении систем вентилируемых, мокрых фасадов для снижения теплопотерь. Важным условием для правильного размещения теплового контура конструкции является использование теплоизолятора на наружной поверхности стен здания, так как в этом случае увеличение толщины стен не уменьшает полезное пространство внутренних помещений.

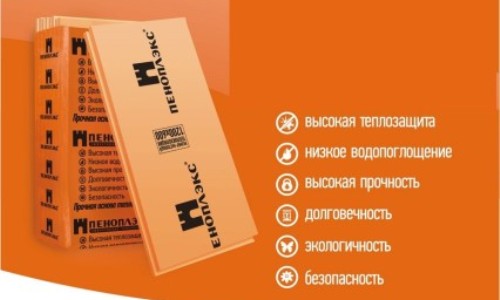

Достоинства пеноплекса

Достоинства пеноплекса.

Экструдированный пенополистирол может применяться для утепления полов, лоджий, перекрытий, фундаментов, цоколей. Материал обладает высоким ресурсом, не боится влаги, сохраняет свойства даже при случайном контакте с водой. Рис. 1.

Характеристики Пеноплекса

Характеристики экструдированного пенополистирола

Рисунок 1. Характеристики экструдированного пенополистирола.

Вспененный теплоизолятор Пеноплекс выпускается в виде плит различных габаритов. Материал легко кроится ручным инструментом, поэтому длина, ширина не являются критичными при заполнении теплоизоляционного слоя. Основным параметром является толщина:

  • закупив листы толщиной 4 см до предварительного теплотехнического расчета, сложно увеличить слой до 5 см, так как изделия такой толщины в продаже отсутствуют;
  • используя два слоя 4 см + 2 см, застройщик получает ненужный перерасход бюджета строительства.

Материал легко режется по длине/ширине, продольный крой осложняется необходимостью специального инструмента. Слишком толстый пенополистирол, уложенный на плиты перекрытия, значительно поднимает пол, что критично для установленных до чистовой отделки полотен дверей. Покрытие в этом случае делает невозможным эксплуатацию дверей.

Основными характеристиками материала являются:

  • плотность — 32 — 25 кг/м3;
  • паропроницаемость — низкая, что позволяет обходиться без укрытия теплоизолятора защитными мембранами;
  • ресурс — заявлен производителями 50 лет, на практике значительно выше;
  • влагостойкость — при погружении в воду на недельный срок пенополистирол впитывает влагу в пределах 0,6% от объема листа, что гораздо ниже большинства существующих аналогов;

    Пенополистирол

    Благодаря своим теплоизоляционным свойствам пенополистирол можно использовать в качестве наружной теплоизоляции крыши, фундамента и стен.

  • теплопроводность — в пределах 0,03 единиц, при намокании увеличивается всего на 0,001 единицы;
  • прочность сжатия — 0,2 МПа, что выше, чем у большинства аналогов (это важно при вертикальном расположении теплоизоляционного слоя — отсутствует сползание);
  • обрабатываемость — высокая, крой может осуществляться подручным инструментом;
  • экологичность — использующиеся при изготовлении фреоны безопасны для атмосферы, испаряются в процессе производства;
  • химическая активность — материал боится лишь органических растворителей, к остальным веществам инертен;
  • биостойкость — материал гигиеничен, на нем не размножаются грибки, бактерии.

Единственным недостатком является изменение геометрии при высоких температурах. Поэтому нормативы СНиП, пожаробезопасности допускают частичную облицовку этим теплоизолятором наружных стен жилищ. Межэтажные отсечки, обрамления дверных/оконных проемов должны утепляться каменной ватой.

Толщина материала влияет лишь на теплопроводность, все остальные характеристики остаются неизменными. Пенополистирол незначительно нагружает силовые конструкции, увеличивается ресурс зданий. Рис. 2.

Вернуться к оглавлению

Расчет толщины теплоизолятора

Пеноплекс

Рисунок 3. Потребуется 10 см слой Пеноплекса для качественного утепления ж/б плиты перекрытия.

При вычислении необходимого слоя Пеноплекса основным показателем является требуемое теплосопротивление конструкции. Данные по этой характеристике стен, перекрытий, полов сведены в таблицы СНиП для разных регионов эксплуатации. Например, в Подмосковье нормы СНиП рекомендуют этот параметр для капитальных стен 3 единицы, для перекрытий, пола 3,9 единиц.

Площадь всех материалов, используемых в несущих конструкциях, одинакова. Теплосопротивление каждого слоя различно. Поэтому необходимо суммировать этот показатель каждого слоя с учетом его толщины. Несущая стена обычно состоит из следующих слоев:

  • облицовка фасада — сайдинг, кирпич, панели, штукатурка;
  • утеплитель — в данном случае пенополистирол;
  • конструкционный материал — брус, кирпич, бетон, деревосодержащие плиты;
  • внутренний декор — ГКЛ, панели, обои, прочие материалы.

Толщину каждого из них следует учитывать индивидуально, двух одинаковых конструкций не существует в природе.

Для кирпичных стен в полтора камня, снаружи которых используется Пеноплекс, расчет выглядит следующим образом:

R = p/k, где k — коэффициент теплопроводности данного материала, p — толщина слоя.

Послойно для всех материалов:

R1 = 0,38 м/0,5 = 0,76 единиц (кирпич).

R2 = 0,01 м/0,15 = 0,06 единиц (гипсокартон).

Пенополистирол

Рисунок 4. Пенополистирол на 98% состоит из воздуха, он легкий и недорогой.

Вычитая из расчетного сопротивления полученные результаты, получают необходимый параметр слоя утеплителя. Его коэффициент известен из таблиц, остается узнать толщину слоя:

R3 = 3 — 0,76 — 0,06 = 2,18.

P = 2,18 x 0,028 = 0,061 м.

Толщины плит Пеноплекса 6 см хватает для обеспечения расчетного теплосопротивления. Выбрав технологию строительства со слоем утеплителя внутри кладки, можно обойтись половиной этой толщины, уложив вторую между кирпичами.

При использовании пенополистирола по полу для утепления первого этажа результаты будут отличаться:

R1 = 0,22 м/1,3 = 0,17 единиц (железобетонное перекрытие);

R2 = 3,9 — 0,17 = 3,73;

P = 3,73 x 0,028 = 0,1 м.

Таким образом, для качественного утепления ж/б плиты перекрытия потребуется 10 см слой Пеноплекса. Рис. 3.

Вернуться к оглавлению

Утепление пола Пеноплексом

Схема утепления пола пеноплексом

Схема утепления пола пеноплексом.

Проблема значительных теплопотерь сквозь нижние конструкции жилища особенно актуальна для нижних этажей, частных коттеджей. Слой Пеноплекса может монтироваться на любом этапе — при строительстве, ремонте без существенных затрат. Пол получает качественный тепловой контур, отсутствие грибка, бактерий, сырости. Примеры расчетов, приведенные выше, показывают, что для стандартных плит перекрытия 22 см потребуется 10 см слой утеплителя (для Подмосковья). Причем одновременно с этим можно уложить системы теплого пола, увеличив комфортность проживания.

Пеноплекс обладает высокой жесткостью, что позволяет обходиться минимальным количеством поддерживающих конструкций при размещении материала под полами коттеджей, настеленными на брус без плит перекрытий. К люку погреба теплоизолятор может приклеиваться либо крепиться любым другим способом.

При утеплении бетонных перекрытий материал не может использоваться в качестве самостоятельного чернового пола. Перед настилом покрытия необходимо изготовление стяжки. При укладке Пеноплекса под дощатые полы по лагам стяжка не нужна, так как облицовка имеет достаточную жесткость, прочность. Неизбежные щели между теплоизолятором, силовыми конструкциями заполняются монтажной пеной. Это позволяет исключить мостики холода, сводящие на нет эффективность теплоизоляционного слоя.

Листовой материал может использоваться в один, несколько слоев, эффективность от этого не страдает. Гидроизоляционная пленка монтируется под пенополистирол, пароизоляция не нужна, так как материал обладает этим необходимым свойством. Он не пропускает влажный воздух в силовые конструкции здания, увеличивая их ресурс. Рис. 4.

Вернуться к оглавлению

Использование пенополистирола для теплоизоляции стен

Технология утепления стен пеноплексом

Технология утепления стен пеноплексом.

В отличие от утепления полов, когда Пеноплекс укладывается внутри помещения, единственно правильным способом установки теплоизолятора в стенах является наружный монтаж:

  • обеспечивается вынесение теплового контура наружу;
  • воздух внутренних помещений, обладающий высокой влажностью, не выделяет конденсат на поверхности несущих конструкций;
  • Пеноплекс, установленный внутри помещения, смещает точку росы внутрь;
  • избавиться от конденсата на стенах не удастся.

Особенно актуальна данная проблема для подвальных, цокольных этажей, когда слой Пеноплекса забыли приклеить к наружным стенам основания перед обратной засыпкой.

Пеноплекс является универсальным материалом, обеспечивающим снижение бюджета строительства. Существует технология юбочного утепления периметра коттеджа, позволяющая снизить глубину заложения ленточного фундамента:

Схема крепления листов пеноплекса при помощи фасадных дюбелей-грибов

Схема крепления листов пеноплекса при помощи фасадных дюбелей-грибов.

  •  материал крепится на стены фундамента по периметру до подошвы ленты;
  • изменяет вертикальное направление по дну траншеи на горизонтальное;
  • отходит от здания наружу на 1,2 — 0,7 м.

Технология позволяет сохранить под домом тепло недр, избавиться от сил морозного пучения грунтов. Экономический эффект достигается за счет снижения объемов земляных, бетонных работ, времени строительства.

Для теплоизоляции фундаментов эксплуатируемых подвалов расчет теплового сопротивления аналогичен стенам. Обычно используется 5 см листы теплоизолятора, крепящиеся на битумную мастику или клеевой состав. Верхнее укрытие материала геотекстилем (дорнитом) обеспечивает отсутствие механических повреждений в процессе обратной засыпки.

При выборе технологии вентилируемого фасада для декорирования наружных стен с одновременным утеплением необходимо следовать рекомендациям специалистов:

  • слой теплоизолятора по периметру должен быть непрерывным;
  • вначале стена оклеивается Пеноплексом;
  • листы дополнительно фиксируются дюбель-гвоздями с широкими шляпками «зонтик»;
  • сквозь утеплитель к стене крепятся кронштейны;
  • на них устанавливается каркас для облицовочного материала.

Монтаж каркаса к стене с установкой листов утеплителя в его ячейки является неправильным.

http://ostroymaterialah.ru/youtu.be/RRaZfW17rNw

В этом случае каждый профиль является мостиком холода, эффективность утепления снижается на треть. Кроме того, толщина стандартного профиля не превышает 3-5 см, поэтому в ячейки не поместится 6-10 см слой теплоизолятора, выбранный в соответствии с расчетами. Для систем вентилируемых фасадов ветрозащитная пленка является обязательным элементом конструкции. Она предохраняет пенополистирол от выветривания.
