Руководство по усилению кирпичных стен

  • Дата: 24-04-2015
  • Просмотров: 199
  • Комментариев:
  • Рейтинг: 44
Текст
Фото
Оглавление: [скрыть]
  • Этапы деформации кирпичной кладки
  • Методика усиления кирпичных поверхностей
  • Реставрация кирпичных перегородок
  • Проведение ремонта и восстановление кирпичной кладки
    • Воссоздание кирпичного покрытия расшивкой швов
    • Избавление от трещин в кирпичных перекрытиях
    • Реставрация участков с сильной степенью изношенности
  • Дополнительные варианты
  • Установка железобетонных поясов

Любое здание, независимо от того, жилое оно или заброшенное, подвергается постепенному разрушению. Деформируются стены, фундамент, сам кирпич. Основанием для подобных проявлений могут стать ошибки строителей при возведении конструкции, неправильная эксплуатация здания, низкие показатели проектировочных работ. Своевременная ликвидация таких последствий вернет зданию прежний облик и продлит срок его использования. Помочь в такой ситуации может усиление кирпичных стен.

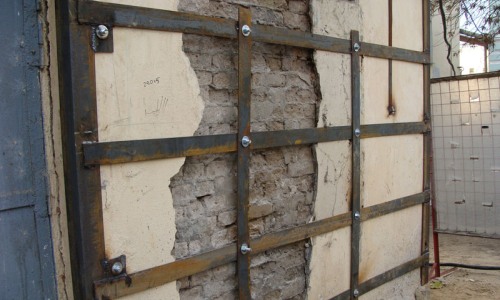

Усиление кирпичной стены

Деформация кирпичной стены требует усиления. С помощью усиления кладки можно полностью восстановить несущую способность стены.

А почему нарушается целостность кирпичной кладки? На это может влиять:

  1. Неоднородность состава почвы под зданием.
  2. Повышенная нагрузка на фундамент и несущие элементы.
  3. Неимение между частями конструкции деформационных швов.
  4. Неравномерность нагрузки на грунтовое основание.
  5. Проседание фундамента.

Этапы деформации кирпичной кладки

  1. Напряжение в конструкции, не влекущее за собой нарушений в кладке.
  2. Появление незначительных растрескиваний у некоторых кирпичей, так называемое волосяное растрескивание.
  3. Соединение нескольких расщелин со швами вертикального вида. Это способствуют расслоению кладки.
  4. Постепенное деформирование основания стены.

Уже при первых признаках подобных проявлений важно понять причины и осуществить контроль качественных показателей за выложенным кирпичом. Нужно проследить за привязкой наружных стен, высотой швов, поддержанием горизонтального основания и наполнением этих промежутков составом.

Вернуться к оглавлению

Методика усиления кирпичных поверхностей

Сейчас усиление кирпичной кладки проводится при использовании нижеперечисленных обойм:

Схема усиления кирпичной кладки

Схема усиления кирпичной кладки: 1 – трещина, 2- инъекционные шпуры, 3 – инъекционные патрубки, 4 – цементно-песчаный раствор, 5 – трещина, заполненная цементным раствором.

  • армированных;
  • железобетонных;
  • композиционных;
  • стальных.

Чтобы правильно определиться с укрепляющей методикой, нужно принять во внимание следующие факторы: состояние стены, армирующий коэффициент, марку бетона или штукатурного состава, особенности нагрузки на поверхность. Крепость такой конструкции определяется процентом армирования хомутиками. При наружном осмотре здания можно проконтролировать число расщелин, их глубину и ширины. Применение в реконструкции обойм позволит воссоздать несущие способности здания.

При оценке внешних характеристик несущих компонентов важно представить эту картину в реальности. В начале стены очищаются от грязи, сора и промываются водой. Штукатурка, подверженная деформации, удаляется полностью. Стоит отметить, что недостаточно хорошее качество очистки поверхности приведет к скорой поломке кладки.

Наряду с проведением укрепляющих мероприятий обоймами, необходимо замазать щели цементным составом под давлением. Такие мероприятия позволят усилить несущие способности конструкции. Применяемые составы должны обладать высокими показателями морозостойкости, быть достаточно вязкими, характеризоваться незначительными показателями усадки, крепко сцепляться с кирпичом и сжиматься.

Вернуться к оглавлению

Реставрация кирпичных перегородок

Для починки кирпичной кладки, в особенности для избавления от щелей, на внешней стороне стены устанавливают металлические накладывающиеся элементы. Они помогают укрепить конструкцию и не позволяют ей разрушаться дальше. Вначале щель следует заклеить бумагой, спустя некоторое время провести оценку ее состояния. Ее целостность свидетельствует о завершении деформационного процесса в здании. Значит, настало время проведения ремонтных работ. Разрыв полосы говорит о продолжении таких разрушений.

Металлические накладывающиеся элементы

Металлические накладывающиеся элементы укрепляют конструкцию и не дают ей дальше разрушаться.

Следовательно, необходимо определить причину такого явления и предпринять определенные действия по их устранению. Важно обратить внимание на качество фундамента, возможно, он требует усиления.

В некоторых случаях применяется укрепление кладочных опор методом армирования и качественной перевязки сооружения. Иногда с целью крепкой фиксации простенков используют специальные корсеты, сделанные из армированных бетонных составов путем увеличения их сечения.

Советы:

  1. Демонтаж кирпичных стен, имеющих незначительные дефекты, осуществляют своими силами. Обычно здесь используются специальные ручные машины, методику взрывания и механический способ очистки.
  2. Применение ручного способа демонтажа перегородок дает право для использования кирки и лома. Движения осуществляются в таком порядке: начинаются сверху, постепенно переходят вниз, соблюдая горизонтальность рядов.
  3. Чтобы разобрать особо крепкое основание стены, берется кувалда, скарпель, клинья.
  4. Размонтировать плоскость, состоящую из бута или бутобетона, можно отбойным молотком, киркой и ломом.
Вернуться к оглавлению

Проведение ремонта и восстановление кирпичной кладки

Вернуться к оглавлению

Воссоздание кирпичного покрытия расшивкой швов

Подготовка к оштукатуриванию кирпичной стены – проверка вертикальности стены

Подготовка к оштукатуриванию кирпичной стены – проверка вертикальности стены.

Если произошло нарушение во внешнем слое кирпичной кладки в момент выветривания, наблюдается заметное снижение технических характеристик перекрытия, перегородки теряют свое главное предназначение. Устраняют подобные явления оштукатуриванием швов цементным составом.

Накануне проведения расшивки кирпич расчищается и промывается с использованием воды. После этого швы заполняются раствором и выравниваются специальными инструментами. Если на перемычках имеются отдельные щели, их упрочивают с помощью нагнетания в них текучих составов. В качестве примера можно использовать цемент, полимерцемент.

Перемычки арочного типа ремонтируют так: сначала с них убирается лишняя нагрузка, потом они перекладываются. Рядовые и клинчатые разновидности восстанавливают путем усиления подводок из перекрытий, выполненных из стали или железобетона.

Вернуться к оглавлению

Избавление от трещин в кирпичных перекрытиях

Наличие на перегородках здания небольших щелей позволяет использовать для этих целей бетонную смесь, при этом не следует забывать о предварительной расчистке стены. Если трещины очень глубокие и большого размера, поврежденное место следует переложить заново.

Вернуться к оглавлению

Реставрация участков с сильной степенью изношенности

Если несущие перекрытия изрядно износились, этот участок выкладывается заново. В результате стены полностью восстанавливают прежний облик. Такой способ помогает полностью ликвидировать изъяны поверхности.

Порядок проведения работ:

Заделка трещин в кирпичных стенах

Заделка трещин в кирпичных стенах.

  1. Сначала создается небольшое крепление временного типа, которое располагается чуть выше интересующего участка перекрытия.
  2. Разрушенная часть демонтируется и перекладывается вновь. Здесь необходимо воспользоваться кирпичом и раствором М100.
  3. Кладка проводится при полной посадке кладочного материала. Вверху граница разрушенной и восстановленной стены замазывается цементной смесью указанной ранее марки.
  4. В процессе перекладывания перегородок можно использовать стальные клинья.
  5. По мере возведения новой стены в рамках 50% проводится разбор временных креплений.

Советы!

  1. Начиная мероприятия, касающиеся перекладки кирпичных стен, следует избавиться от причин, приводящих к таким изменениям.
  2. Если несущие перекрытия не требуют их замены, их перекладывают, осуществив предварительную установку временных конструкций в несколько этажей.
  3. Непостоянные сооружения следует убрать через 7 дней после того, как только закончится выкладка последних ярусов.
  4. Перед проведением разгрузок выбранного участка в верхней его части с двух сторон укладываются балки разгрузочного вида, их бороздки пробиваются и заделываются пневматическим молотком. Щели вертикального характера замазывают эластичным цементом.
Вернуться к оглавлению

Дополнительные варианты

Использование швеллера. Многие строители для усиления конструкции применяют жесткий пояс, швеллер. Он помогает приостановить возможное разрушение перекрытий и не позволяет стенам растягиваться.

Схема временного усиления кирпичных стен

Схема временного усиления кирпичных стен.

Разновидности жестких поясов:

  • местные;
  • фиксируемые по периметру постройки;
  • общие;
  • употребляемые в целях ликвидации отрыва углов;
  • фиксируемые на точки разъединения двух стен;
  • определяемые на места появления разломов.

Для создания такого пояса требуется провести соответствующие действия:

  • вначале устанавливаются устройства с одной из сторон;
  • следом ремонтируется противоположная сторона.

Обустраивая пояса жесткости, важно выполнить установку стяжных болтов.

Армированная обойма. Восстановление кирпичной кладки, ликвидация щелей и предупреждение возникновения новых изъянов связываются с использованием армирования стен. Покрытие усиливается в момент, когда к работе подключаются арматурные каркасы, стержни, сетки, ж/б пилястры.

Усиление кирпичной стены армированной обоймой

Арматурная сетка крепится анкерами или сквозными шпильками в просверленные отверстия.

Усиление сооружения арматурными сетками осуществляется так: этот материал фиксируется на заданный участок, с одной стороны. Она закрепляется в проделанные ранее отверстиях при помощи шпилек или анкерных болтов. Ее верхняя часть обмазывается цементным составом М100. Этот раствор заметно улучшает технические показатели основания. Штукатурный слой может достигать высоты до 40 мм.

Укрепляют угловые точки дополнительными стержнями. Если сетчатый механизм устанавливается с одной из сторон, его фиксируют болтами небольших размеров. Двустороннее покрытие предполагает фиксацию анкерными крепежами с сечением большого размера, до 12 мм через каждые 1000 мм.

Совет! Чтобы усилить объект, требуется использовать проектирование и обратиться за помощью к специалистам. В противном случае даже самые качественные материалы не улучшат ситуацию, а только ее усугубят из-за сильной нагрузки на фундамент и всю конструкцию.

http://youtu.be/3sHeJG9rlDA

Вернуться к оглавлению

Установка железобетонных поясов

Усиление поверхности железобетонной обоймой проводится путем фиксации ее по всему периметру – таким способом образуется арматурная сетка.

Этот метод восстановления кирпичных стен характеризуется существенной экономией средств. Проводится он в сжатые сроки, однако при его возведении заметно возрастает давление массы на основание. Используя железобетонную конструкцию, важно принимать во внимание такие технические показания, как:

Усиление кирпичной стены железобетонной обоймой

Железобетонная обойма крепится фиксаторами к кирпичной стене по всему периметру, образуя арматурную сетку.

  1. Обойма толщиной в 4-12 см.
  2. Бетонный раствор мелкой зернистости не ниже 10 класса.
  3. Арматура продольного типа А240-А400/AI, AII, AIII класса.
  4. Арматура поперечная А240/AI класса, расстояние не больше 15 см.

Усиление поверхности железобетонной прослойкой связывается с креплением арматурной сетки по всему основанию, закреплять ее следует специальными защелками. Для восстановления целостности стены организуется своеобразная оболочка с очень крепким покрытием. Результат ее воздействия определяется состоянием самой кладки, крепостью бетонного покрытия, процентным соотношением армирования поверхности. Такая конструкция способна взять на себя небольшую долю нагрузки, тем самым облегчая кладку.

Небольшие прослойки обоймы фиксируются на поверхность, после чего проводится оштукатуривание основания. Высокие пласты организуются с помощью опалубки, укрепляются по всей высоте.

Применяется и установка композиционной обоймы.

Использование композитного сырья

Стальная конструкция сжимает кладку с двух сторон, тем самым увеличивая уровень ее сопротивляемости.

Использование композитного сырья дает лучшие результаты для укрепления кирпичной поверхности. В основе сырья лежат крепкие волокна, используются стекловолокнистые материалы. Они повышают прочность конструкций на сжимание, сдвиг. Подготовленный кирпич обрабатывается раствором, после чего грунтуется. Затем крепятся металлические каркасы и убираются временные крепления, простенки красятся и штукатурятся.

Если происходит усиление стен конструкциями из стали, то стальная обойма представляет собой металлическое устройство, существенно увеличивающее главное предназначение поверхностей.

Чтобы возвести такую конструкцию, используют стержни арматуры d до 12 мм или хомутики из стали, они привариваются к уголкам. Их ставят в раствор в угловые точки для укрепления площади. Располагают такие элементы на расстоянии в 500 мм. Стальные уголки сверху прикрываются металлической сеткой. Для больших объемов работы используют растворонасос.

http://youtu.be/LL212PVFriM

Усилить кирпич можно в том случае, когда дело будет доведено до логического завершения, что вызовет возобновление повреждений. Необходимо своевременно проводить реконструкцию, что не даст стенам разрушаться. Рассмотренные методики упрочения кирпичных поверхностей позволяют увеличить показатели стабильности устройства к нагрузкам, деформациям и факторам сейсмологического значения.
